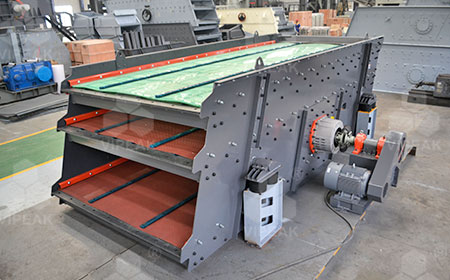

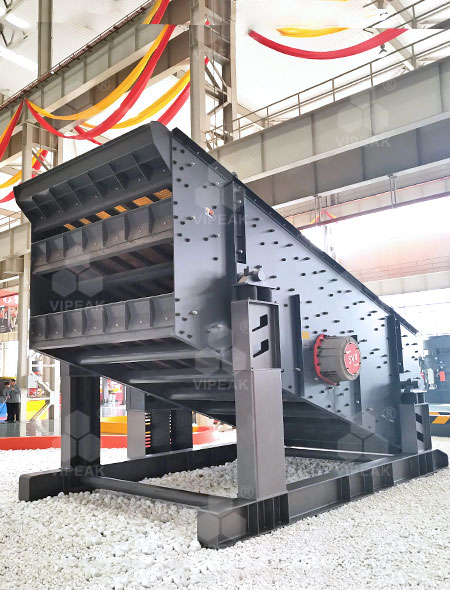

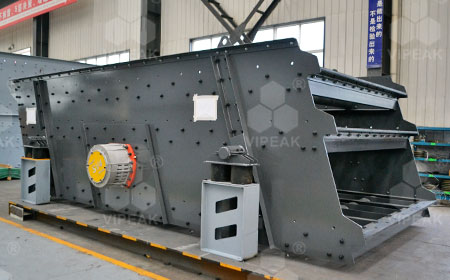

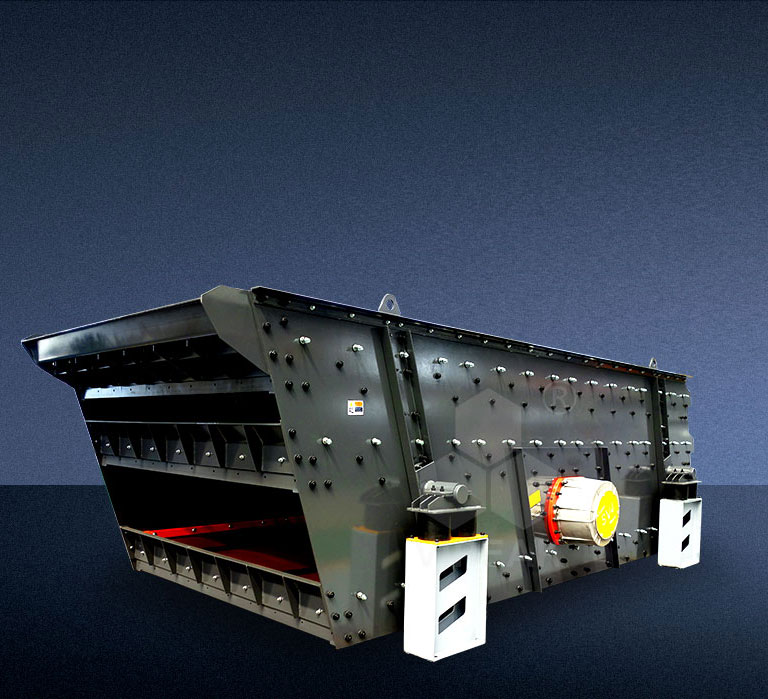

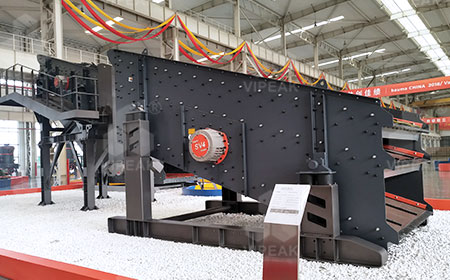

设备图集

工作原理

S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。
S5X圆振动筛是一个以弹簧为支撑弹性元件，以块偏心激振器为振动源，通过偏心块的旋转产生激振力，使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动，通过反复的与筛孔进行比较，小于筛孔尺寸的物料透筛，大于筛孔尺寸的物料在筛面上，从而完成筛分过程。

设备特点

模块化设计，通用性高
装配模块化SV激振器，振动强度高达4.2G，处理能力强，筛分效率高，更换只需一小时；同时模块化的设计，使得备件种类减少，通用化程度更高。
整体框架结构，承载能力强
采用整体框架结构搭建，与传统单根横梁设计相比，承载能力更强；且有限元强度分析技术加持，确保重量和强度均衡设计。
高强度防护系统，安全稳定
挠性驱动，保护电机不受冲击；激振器护罩和皮带轮护罩，更安全；聚氨酯护罩、压条、和支撑条防止磨损。
激光切割技术，无开裂隐患
侧板采用整板激光切割技术，不存在任何形式的焊接，所有加强构件采用高强度扭剪螺栓，安装更便捷、强度更高，同时避免传统焊接方式造成的开裂隐患现象。

技术参数

型号	筛面规格 (mm)	层数	筛面倾角 (°)	筛孔尺寸 (mm)	最大给料粒度 (mm)	振动次数 (r/min)	双振幅 (mm)	处理能力 (t/h)	功率 (kW)
S5X1545-2	1500×4500	2	18(18-25)	2-70	200	800-900	7-12	45-380	11
S5X1545-3	1500×4500	3	18(18-25)	2-70	200	800-900	7-12	45-380	15
S5X1845-2	1800×4500	2	18(18-25)	2-70	200	800-900	7-12	60-450	15
S5X1845-3	1800×4500	3	18(18-25)	2-70	200	800-900	7-12	60-450	22
S5X1860-2	1800×6000	2	18(18-25)	2-70	200	800-900	7-10	75-600	15
S5X1860-3	1800×6000	3	18(18-25)	2-70	200	800-900	7-12	75-600	30
S5X1860-4	1800×6000	4	18(18-25)	2-70	200	800-900	7-12	75-600	37
S5X2160-2	2100×6000	2	18(18-25)	2-70	200	800-900	7-12	85-700	22
S5X2160-3	2100×6000	3	18(18-25)	2-70	200	800-900	7-12	85-700	30
S5X2160-4	2100×6000	4	18(18-25)	2-70	200	800-900	7-11	85-700	37
S5X2460-2	2400×6000	2	18(18-25)	2-70	200	800-900	7-12	100-800	22
S5X2460-3	2400×6000	3	18(18-25)	2-70	200	800-900	7-11	100-800	30
S5X2460-4	2400×6000	4	18(18-25)	2-70	200	800-900	7-10	100-800	37
S5X2760-2	2700×6000	2	18(18-25)	2-70	200	800-900	7-12	120-900	30
S5X2760-3	2700×6000	3	18(18-25)	2-70	200	800-900	7-11	120-900	37
S5X3072-2	3000×7200	2	20(20-25)	2-70	200	800-900	7-11	150-1200	37
S5X3075-2T	3000×7200	2	20(20-25)	2-150	300	800-900	7-12	180-1800	22×2
S5X3075-3T	3000×7200	3	20(20-25)	2-150	300	800-900	7-12	180-1800	30×2
S5X3680-2T	3600×7500	2	21(20-25)	2-150	300	800-900	7-12	225-2250	30×2
S5X3680-3T	3600×7500	3	20(20-25)	2-150	300	800-900	7-12	225-2250	37×2
